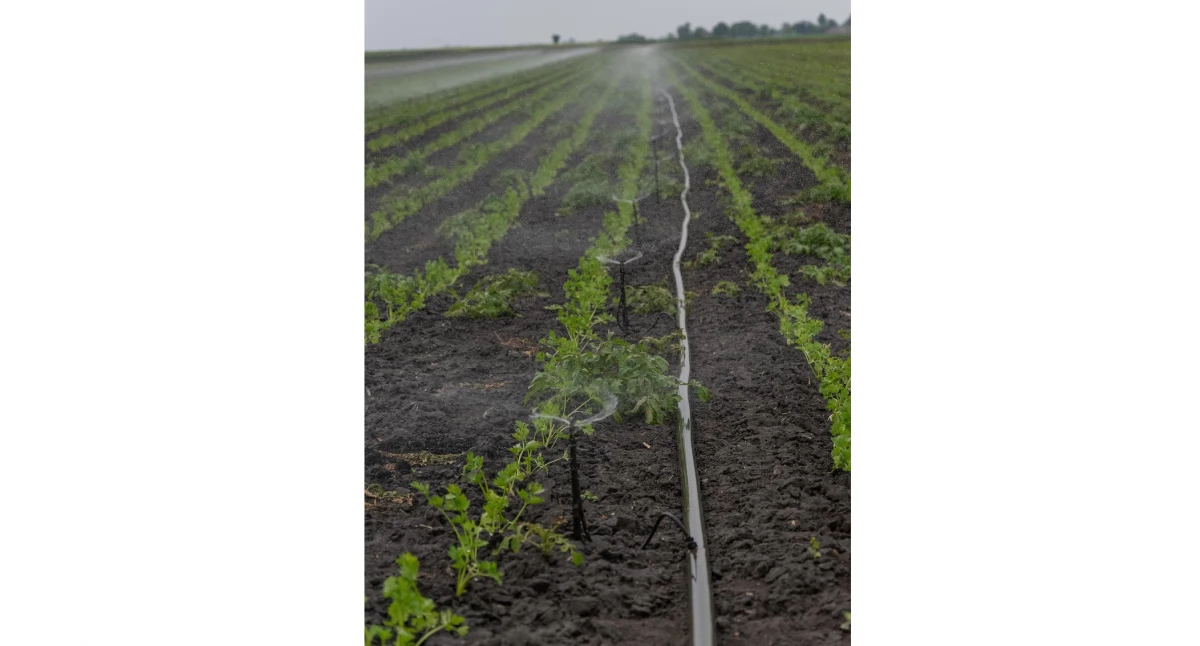

Czym Jest Linia Kroplująca i Jak Funkcjonuje?

W obliczu konieczności racjonalnego gospodarowania zasobami wodnymi, zwłaszcza w rolnictwie i ogrodnictwie, kluczowe staje się zastosowanie systemów nawadniania o najwyższej wydajności. Systemem tym jest linia kroplująca, zwana też nawadnianiem kropelkowym. Jest to metoda, która zrewolucjonizowała uprawę roślin dzięki swojej precyzji i oszczędności. Ten pogłębiony przewodnik ma za zadanie szczegółowo wyjaśnić budowę, mechanizmy działania oraz zaawansowane aspekty techniczne tego rozwiązania.

Nawadnianie kropelkowe to technika dostarczania wody oraz rozpuszczonych w niej składników odżywczych bezpośrednio do obszaru, w którym rozwijają się korzenie rośliny. W przeciwieństwie do tradycyjnych metod, takich jak polewanie czy deszczowanie, woda jest aplikowana w niewielkich, powolnych dawkach, co zapewnia stałe i optymalne nawilżenie gleby wokół bryły korzeniowej.

A. Główna Zasada Działania: Redukcja Strat

Kluczową zaletą tego systemu jest maksymalne ograniczenie strat wody, które w przypadku deszczowania mogą sięgać nawet 50%. Woda z linii kroplującej:

• Nie paruje w znaczącym stopniu, ponieważ jest aplikowana tuż pod powierzchnią gleby lub bezpośrednio na nią.

• Nie spływa powierzchniowo dzięki niskiej intensywności emisji.

• Nie ulega głębokiemu przesiąkaniu poza zasięg korzeni, ponieważ dawki są ściśle dopasowane do zapotrzebowania roślin.

Obszar gleby utrzymujący optymalną wilgoć nazywany jest strefą zwilżania.

B. Elementy Konstrukcyjne Systemu

Kompletny system nawadniania kropelkowego składa się z kilku podstawowych sekcji funkcjonalnych:

1. Zespół Zasilająco-Sterujący (Głowica):

   • Ujęcie Wodne: Podłączenie do sieci, zbiornika lub pompy.

   • Układ Filtracji: Niezbędny element chroniący przed zatykaniem. Stosuje się filtry siatkowe, dyskowe lub, przy gorszej jakości wody, filtry żwirowe (piaskowe).

   • Reduktor Ciśnienia: Urządzenie stabilizujące i obniżające ciśnienie wody do wartości wymaganej przez dozowniki (zwykle w zakresie 0,5 do 3,0 atmosfer).

   • Zawór Regulacyjny i Sterownik: System automatyzujący cykle podlewania (czas trwania, częstotliwość).

2. Sieć Przesyłowo-Dystrybucyjna:

   • Rurociąg Główny: Transportuje wodę z głowicy do poszczególnych sekcji.

   • Rurociągi Zasilające (Poboczne): Odgałęzienia doprowadzające wodę do samych linii kroplujących.

   • Linie Kroplujące (Boczne): Właściwe rury z wbudowanymi lub dołączanymi punktami dozującymi wodę.

3. Dozowniki (Emitery/Kroplowniki): Punkty, przez które woda opuszcza rurę.

Dozowniki są sercem systemu. Ich prawidłowe działanie zapewnia jednorodność nawadniania (stopień równomierności dystrybucji wody na całej powierzchni uprawy). Każdy dozownik charakteryzuje się określoną wydajnością nominalną wyrażoną w litrach na godzinę (l/h).

A. Wpływ Ciśnienia na Wydajność

W prostych dozownikach nieposiadających wewnętrznej regulacji, wydajność jest silnie zależna od ciśnienia wody w rurze, zgodnie z zasadami hydrauliki. Oznacza to, że na długich odcinkach rur lub na terenie pochyłym, pierwszy i ostatni dozownik mogą podawać wodę z różną intensywnością, co jest niekorzystne dla upraw.

B. Zaawansowane Typy Dozowników

Aby zapewnić stałą wydajność niezależnie od wahań ciśnienia w rurociągu, stosuje się zaawansowane konstrukcje:

1. Dozowniki Bez Kompensacji Ciśnienia

• Charakterystyka: Ich przepływ zmienia się proporcjonalnie do wahań ciśnienia.

• Zastosowanie: Krótkie systemy, tereny idealnie płaskie.

2. Dozowniki z Kompensacją Ciśnienia (Kompensowane)

• Mechanizm Działania: Posiadają elastyczną wkładkę (zwykle membranę silikonową), która reaguje na ciśnienie. Kiedy ciśnienie wzrasta, membrana zwęża wewnętrzny kanał przepływu, a gdy spada – rozszerza go. To dynamiczne działanie utrzymuje stałą wydajność l/h w szerokim zakresie ciśnień roboczych (np. od 0,5 do 4,0 atmosfer).

• Kluczowa Korzyść: Zapewniają wysoką, stabilną jednorodność dystrybucji nawet przy dużych długościach linii lub znacznych różnicach wysokości.

3. Dozowniki Przeciw-Spustowe

• Mechanizm: Zamykają przepływ natychmiast po zaniku ciśnienia roboczego (na przykład po wyłączeniu sterownika).

• Korzyść: Zapobiegają opróżnianiu rurociągu przez najniżej położone dozowniki po zakończeniu cyklu, co minimalizuje nierównomierność przy ponownym włączeniu i chroni dozowniki przed zasysaniem zanieczyszczeń z gleby.

C. Rodzaje Orurowania

Linie kroplujące występują w dwóch głównych odmianach:

• Rura Kroplująca Zintegrowana: Dozowniki są fabrycznie wtopione w ścianę rury w stałych odstępach (np. 30, 50, 100 centymetrów). Idealna do upraw rzędowych.

• Rura Ślepa (Gładka) z Dozownikami Nakłuwanymi: Rura bez wbudowanych dozowników, do której użytkownik samodzielnie instaluje zewnętrzne dozowniki w wymaganych, nieregularnych odstępach, np. przy podlewaniu pojedynczych drzew, krzewów czy roślin w pojemnikach.

Prawidłowe zaprojektowanie instalacji ma decydujące znaczenie dla jej długotrwałej i efektywnej pracy.

A. Ocena Zapotrzebowania i Zasobów

1. Dostępność Wody: Należy zmierzyć maksymalną wydajność źródła (przepływ wody w m^3/h) oraz ciśnienie statyczne i dynamiczne w punkcie przyłączenia.

2. Zapotrzebowanie Całkowite: Sumuje się wydajności wszystkich planowanych dozowników. Ta suma nie może przekroczyć wydajności źródła.

B. Określenie Długości Sekcji i Podział

Spadek ciśnienia w rurociągu jest nieunikniony i wzrasta wraz z długością. Jest to spowodowane oporami przepływu (tarcie wody o ściany rury).

• Limit Spadku Ciśnienia: Aby zachować wymaganą jednorodność dystrybucji, projektanci zazwyczaj zakładają, że maksymalny spadek ciśnienia między początkiem a końcem linii kroplującej nie może przekroczyć 10-20% nominalnego ciśnienia roboczego.

• Sekcjonowanie: Jeżeli całkowity teren jest zbyt duży, by mógł być nawadniany jednocześnie (zbyt duży przepływ), system dzieli się na mniejsze, niezależnie uruchamiane obszary, obsługiwane przez osobne zawory sterujące.

C. System Ochrony przed Zatykaniem

Zatykanie (blokowanie) dozowników jest głównym wrogiem nawadniania kropelkowego. Zapobieganie mu polega na efektywnej filtracji i okresowym czyszczeniu.

• Usuwanie Cząstek Stałych: Filtry (siatkowe i dyskowe) zatrzymują piasek, rdzę i zawiesiny mineralne.

• Zapobieganie Biofilmowi: Osad organiczny (glony, śluz) wymaga chlorowania (wprowadzanie podchlorynu sodu) lub okresowego płukania kwasem (np. kwasem azotowym), co jest częścią zabiegów chemizowania (wprowadzania środków chemicznych do systemu).

Największe korzyści płyną z połączenia nawadniania kropelkowego z precyzyjnym podawaniem składników odżywczych.

A. Fertyzacja

Fertyzacja to technika wprowadzania rozpuszczonych nawozów mineralnych do wody nawadniającej. Dzięki temu składniki pokarmowe są dostarczane bezpośrednio do strefy korzeniowej, co maksymalizuje ich wykorzystanie przez rośliny i minimalizuje straty środowiskowe (wypłukiwanie do wód gruntowych).

• Metody Wprowadzania: Stosuje się inżektory eżektorowe (typu Venturiego), które zasysają roztwór nawozu dzięki różnicy ciśnień, lub precyzyjne pompy dozujące.

• Efektywność: Rośliny otrzymują składniki odżywcze w małych, regularnych dawkach, co sprzyja optymalnemu, nieprzerwanemu wzrostowi.

B. Kluczowe Korzyści Systemu Kropelkowego

Linia kroplująca to nie tylko rura, to zaawansowany system do kontroli środowiska korzeniowego. Dzięki zrozumieniu roli kompensacji ciśnienia, filtracji i fertyzacji, jesteś w stanie zaprojektować i zarządzać instalacją o najwyższej wydajności.
